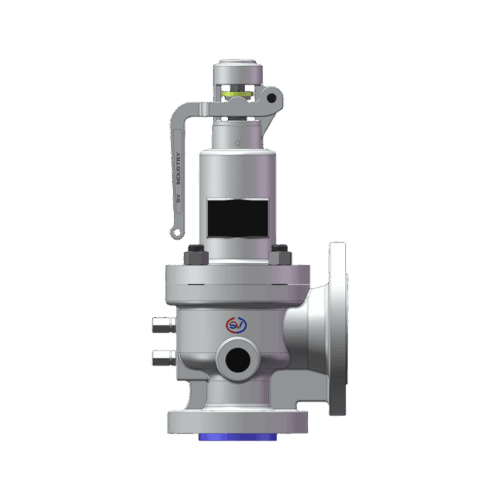

SAF-C1

Conventional Full Bore Type Safety Relief Valve

대용량의 증기 보일러, 각종 압력용기, 계장기기 등의 Safety Valve, 펌프의 Relief로 사용되고 있습니다.

밸브종류

안전밸브

인증

KOSHA

제작규격

15~100A

접속타입

Flange Type

정면도
단면도
분해도

영상 / Video

특징 / Feature

대용량 증기 보일러, 각종 압력용기, 계장기기 등의 Safety Relief Valve 및 펌프의 Relief 용도로 사용되고 있습니다.

본 제품은 KSB 6216 증기용 및 가스용 안전밸브 규격에 준하여 설계된 제품입니다. 구조가 간단하고 보수 관리가 용이하며, 스프링은 재료의 최대 효용 응력 범위 내에서 제작되어 작동이 확실합니다.

산업안전보건공단의 인증 및 가스안전공사의 검사를 필한 제품으로, 누설 기준은 API STD 527 기준을 따릅니다.

사양 / Specification

모델

SAF-C1

형식

전량식

적용 유체

증기 기체 액체

적용 온도

-44~400℃

적용압력

2.2~3.3 (22.0~33.0)

접속방법

JIS, ASME, ISO, DIN Flanged

덮개/레버형식

CN, CL, PL, OL

재질 / Material

몸통

Cast Steel, Stainless Steel

주요부

Stainless Steel

덮개

Cast Steel, Stainless Steel

스프링

Stainless Steel, Carbon Steel, Inconel
