SGF-A1
Ball Valve
볼밸브는 구형(Ball) 디스크를 사용해 유체의 흐름을 제어하는 밸브로, 회전식 작동을 통해 개폐가 빠르고 간단합니다. 밀폐성이 우수하며 고압·고온 환경에서도 사용 가능해 산업 현장에서 널리 활용됩니다.
밸브종류
볼 밸브
인증
-
제작규격
15~300A
접속타입
Flange Type
부품 및 재질 / Parts and material

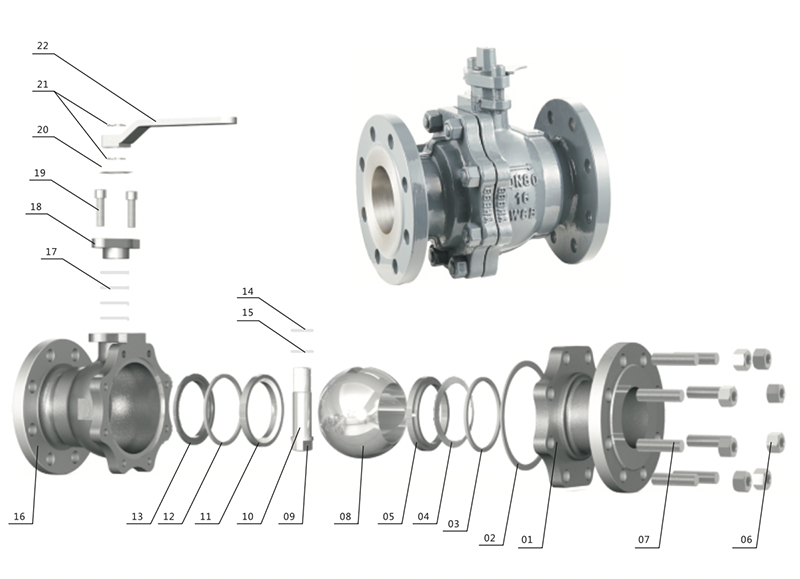

| 번호 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 부품명 | 캡 | 가스켓 | O-링 | 스프링 | 시트 | 너트 | 볼트 | 볼 | 정전기 방지 장치 | 스템 | 시트 |
| 번호 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 부품명 | O-링 | 흑연 | O-링 | 스러스트 가스켓 | 바디 | 흑연 패킹 | 글랜드 | 볼트 | 스토퍼 | 스냅링 | 핸들 |

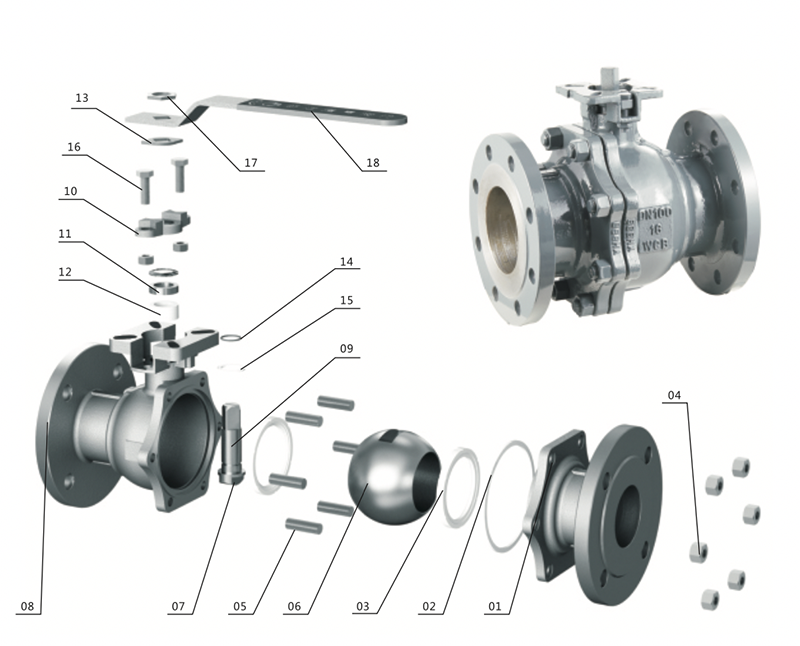

| 번호 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 |
|---|---|---|---|---|---|---|---|---|---|
| 부품명 | 캡 | 가스켓 | 시트 | 너트 | 볼트 | 볼 | 정전기 방지 장치 | 바디 | 스템 |
| 번호 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
|---|---|---|---|---|---|---|---|---|---|
| 부품명 | 글랜드 플랜지 | 글랜드 | 패킹 | 스토퍼 | O-링 | 스러스트 가스켓 | 볼트 | 잠금 너트 | 핸들 |

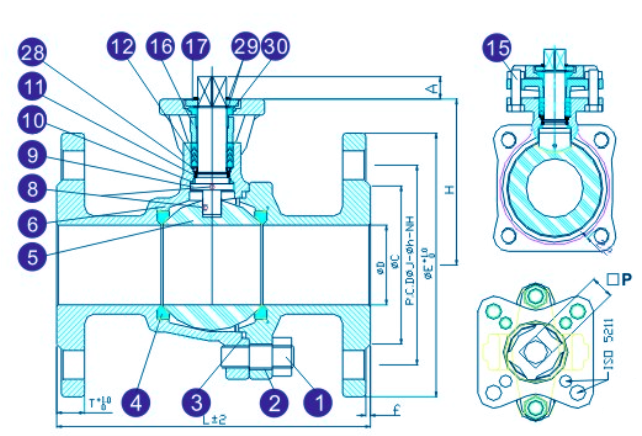

치수표 / Dimensions
| 항목 | 독일 표준 | 미국 표준 | 일본 표준 |
|---|---|---|---|
| 설계 기준 (Design) |
EN 12546-1 | ASME B16.34 API 608 |
ASME B16.34 API 608 |
| 면간 거리 (Face to Face) |
DIN EN 558-1 DIN 3202/F4/F18 DIN 3202/F1/F17 |
ASME B16.10 | JIS B 2002 |
| 플랜지 접속 (End Flange) |
BS EN 1092-1 | ASME B16.5 HG/T20515 |
JIS B 2223B |
| 두께 (Wall Thickness) |
EN/12516-1 | ASME B16.34 | ASME B16.34 |
| 검사 및 시험 (Inspection & Testing) |
EN/12266 | API 598 API 6D |
JIS B 2003 |

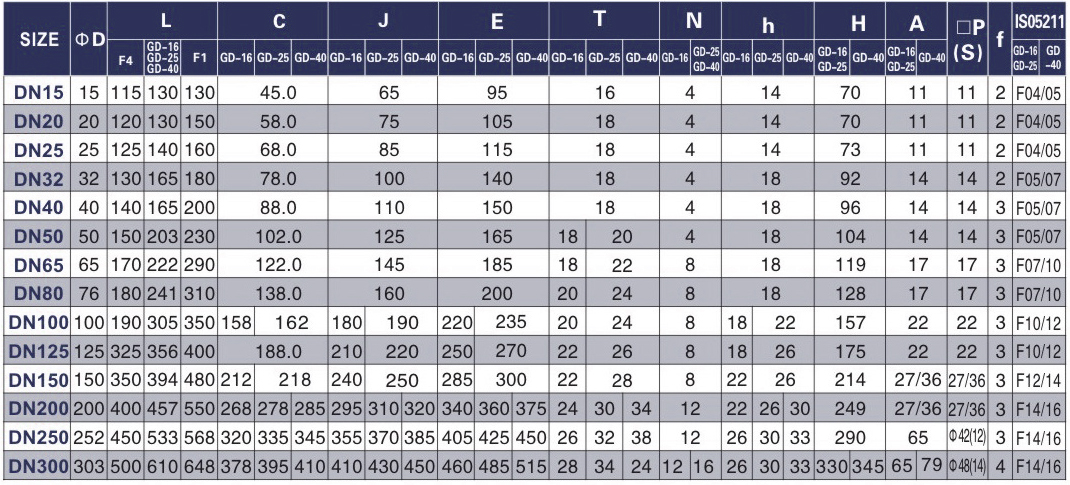

- GD-16(PN16) GD-25(PN25) GD-40(PN40)
Unit : mm

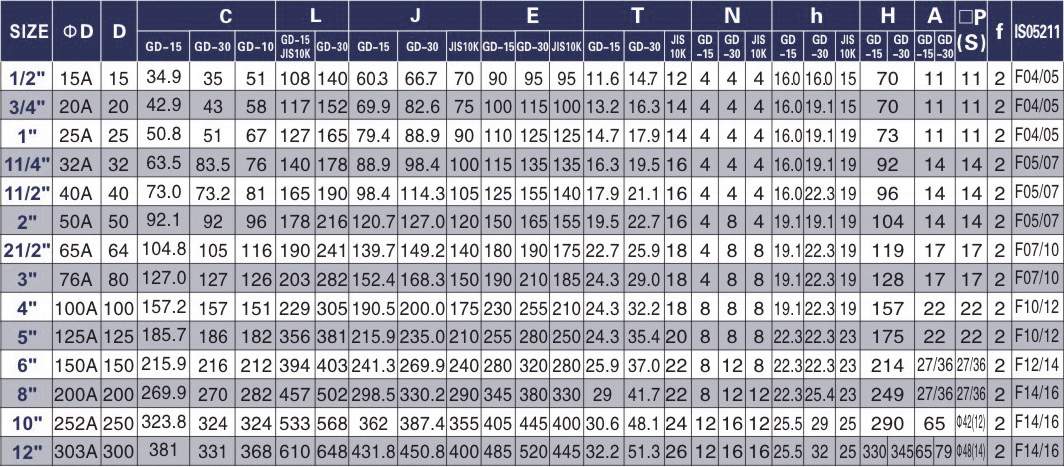

- GD-10(10K) GD-15(CLASS150) GD-30(CLAS300)
Unit : mm
