SJF-A1

Bellows Glove Valve

벨로우즈 글로브 밸브(Bellows Globe Valve)는 벨로우즈(금속 다이어프램)를 이용해 스템(밸브봉)과 외부를 밀폐한 구조의 글로브 밸브입니다.
누설이 거의 없어 진공, 독성, 방사성, 인화성 유체를 다루는 산업 현장에서 사용되며, 일반 글로브 밸브보다 내구성과 밀폐성이 뛰어납니다. 특히 스템 씰링으로 인한 누설 위험을 방지할 수 있어 안전성이 요구되는 환경에 적합합니다.

밸브종류

벨로우즈형 글로브밸브

인증

-

제작규격

15~400A

접속타입

Flange Type

특징 / Feature

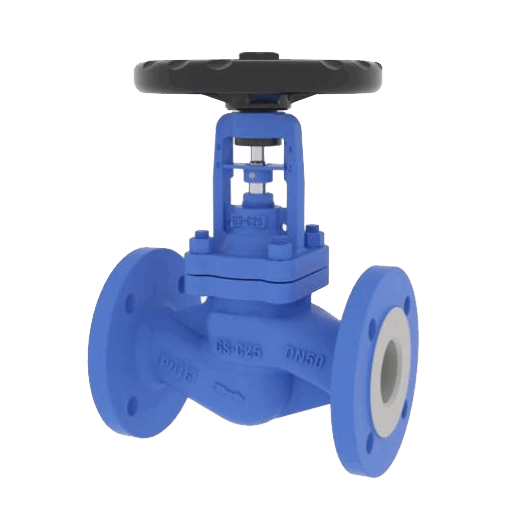

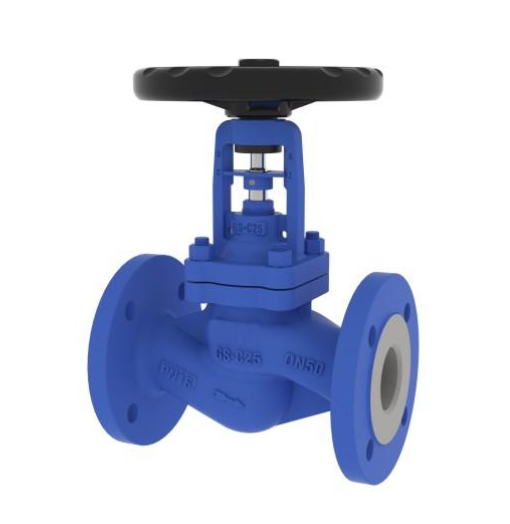

벨로우즈 씰 글로브 밸브

제품 특징

독일 기술 구조 및 고정밀 가공으로 마찰 손실 감소
밸브 개폐 시 자동 세척 기능으로 밀봉면 보호
정적 + 동적 이중 밀봉 구조
100% 밀봉 시험 통과
DN150 이상 제품은 내부 부식 방지 코팅 적용
설치 유연성: 수직, 수평 등 다양한 배관에 적용 가능

기술 사양

설계 기준 : EN12516
구조 길이 : EN558
접속 방식 : EN1092
시험 기준 : EN12266

적용 유체

증기, 냉온수, 공기, 지방산, 화학액, 액화가스, 천연가스 등

성능 규격

구분	수치
강도 시험압	1.5 × Pr
밀봉 시험압	1.1 × Pr
벨로우즈 시험압	0.6 Mpa
사용 온도	-196℃ ~ 600℃

주요 부품 소재

부품명	재질
밸브체	GS-C25, 1.0619, CF8, CF8M, CF3M
밸브좌	13Cr, SS304, SS316, Stellite
밸브판	13Cr, F304, F316 + Stellite
고정링	SS304, SS316
벨로우즈	SS304, SS316L
봉 커버	20Cr13, F304, F316
패킹	PTFE, 연성흑연
볼트/너트	ASTM A193-B7/A193-B8, A194-2H/8
핸들/부속	A105, 45강, 구상흑연주철, 플라스틱

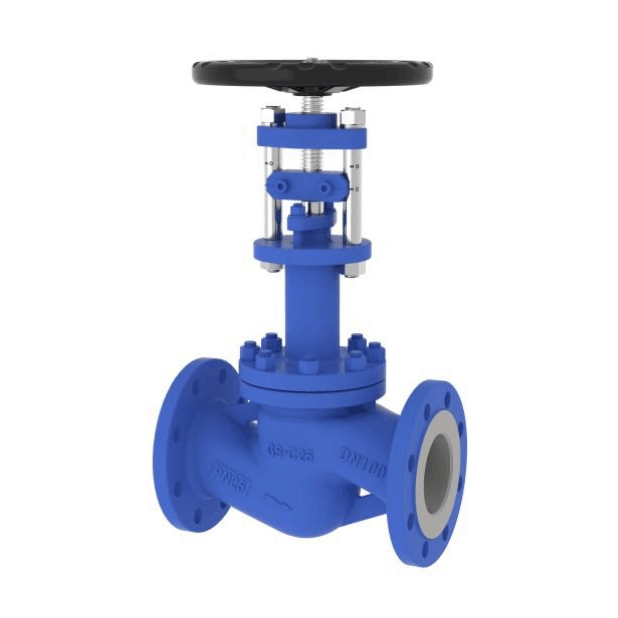

연장형 벨로우즈 씰 글로브 밸브

제품 특징

간결한 상하 구조로 유지보수 용이, 다양한 작업 환경에 적합
연장형 설계로 장시간 고온/부식 환경에서 벨로우즈 수명 증가
이중 밀봉 구조로 안전성과 누설 방지 강화
상·하 이중 스템 씰 구조로 뛰어난 밀봉성과 고강도 내마모성 확보
ISO15848-A 기준에 따라 100% 밀봉 시험 완료
2중 밸로우즈 구조 + 스템 이탈 방지 구조로 안전성 강화
핵심 부품은 하스텔로이 합금 등 고내식 재료 사용
파이프 압력과 무관하게 밸로우즈 완전 밀봉 유지
좌석면 경사 각도 설계로 빠른 배수 및 고압 내구성 확보
대구경 밸브에 적용 가능한 밸런스 구조 설계

기술 사양

설계 기준 : BS1873, ASME 16.34
구조 길이 : ASME B16.10
접속 방식 : ASME B16.5
시험 기준 : API 598

적용 유체

증기, 냉온수, 기름, 공기, 지방산, 화학액, 액화가스, 천연가스 등

성능 규격

구분	수치
강도 시험압	1.5 × Pr
밀봉 시험압	1.1 × Pr
벨로우즈 시험압	0.6 MPa
사용 온도	-196℃ ~ 600℃

주요 부품 소재

부품명	재질
밸브체	GS-C25, WCB, CF8, CF8M
밸브좌	13Cr, Stellite
밸브판	13Cr, F304, F316 + Stellite
봉 커버	20Cr13, 304, 316
벨로우즈 조립부	SS304, SS316Ti
패킹	연성흑연, PTFE
줄	GS-C25, WCB, CF8, CF8M, CF3M
너트	ASTM A194-2H, A194-8
볼트	ASTM A193-B7, A193-B8
개스킷	연성흑연, PTFE
플랜지	WCB, SS304, SS316
립부	D2 구상흑연
스템	20Cr13, 304
핸들	KTH330

치수표 / Dimensions

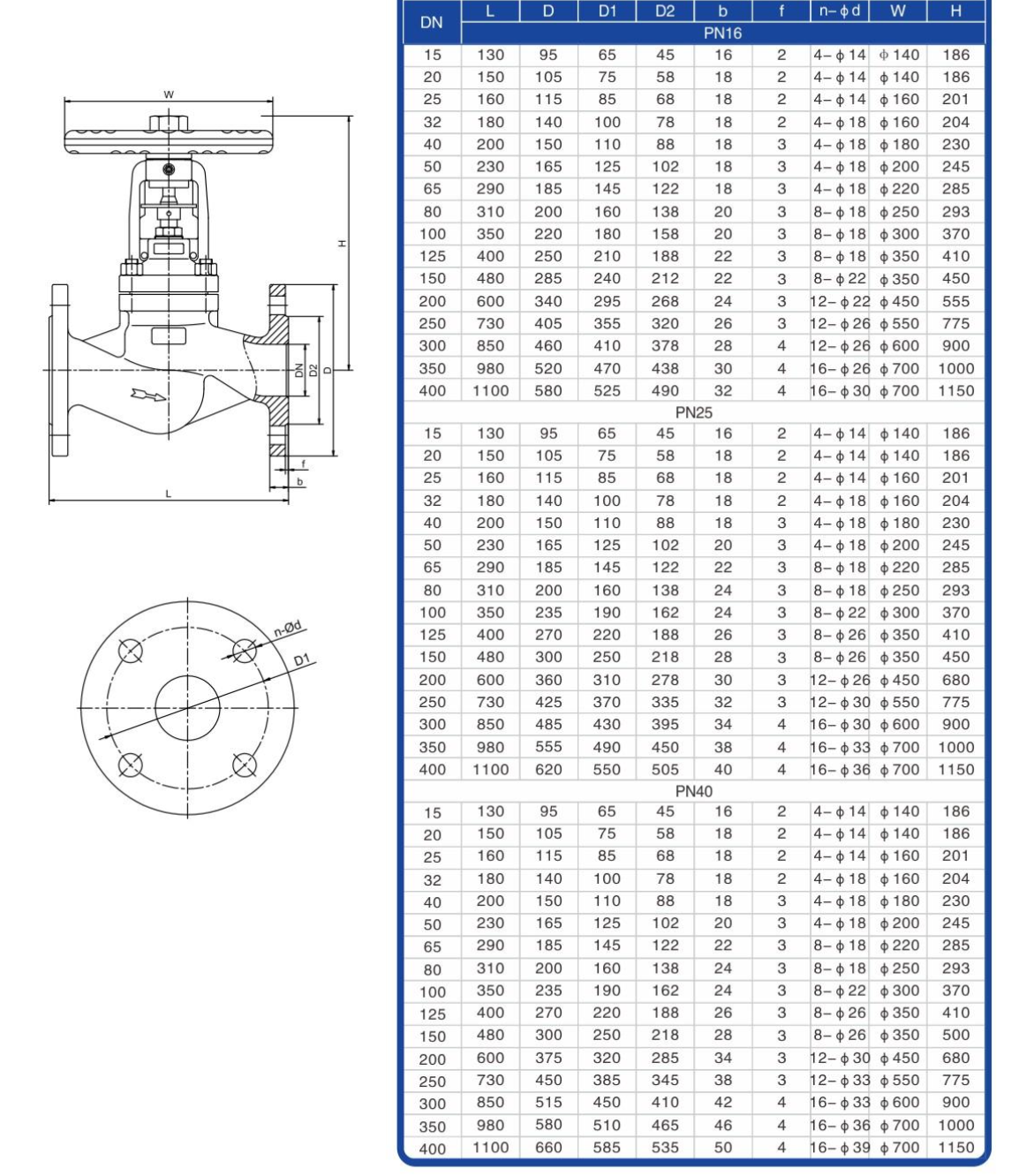

벨로우즈 씰 글로브 밸브

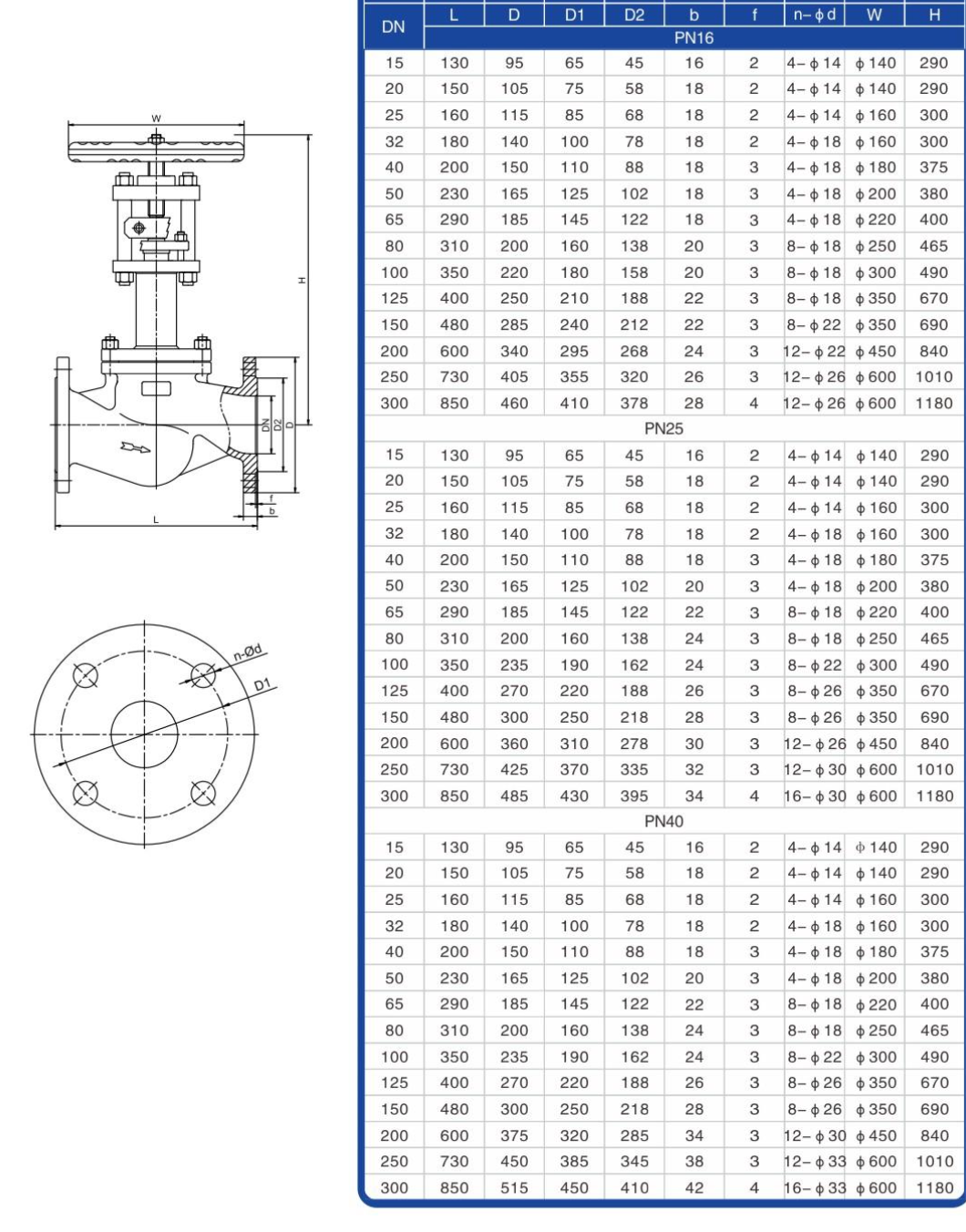

연장형 벨로우즈 씰 글로브 밸브
