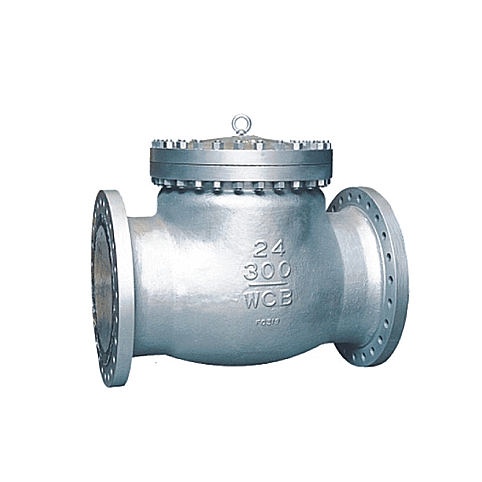

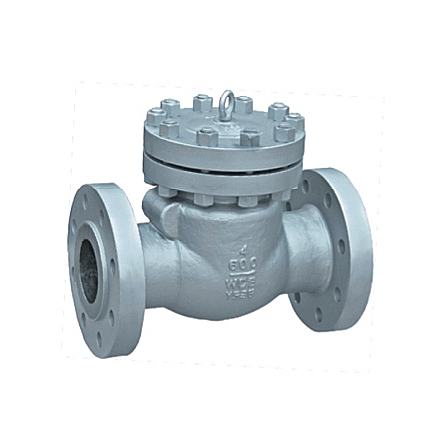

SKF-A1
Check Valve
체크 밸브는 유체가 한 방향으로만 흐르도록 제어하는 자동 밸브로, 역류를 방지하는 역할을 합니다. 펌프나 배관 시스템에서 압력 손실이나 장비 손상을 막기 위해 사용되며, 작동이 간단하고 유지보수가 용이합니다.
밸브종류
체크 밸브
인증
-
제작규격
50~750A
접속타입
Flange Type
부품 및 재질 / Parts and material
표준 사양
- 설계 및 제작: BS 1868 또는 API 6D
- 검사 및 시험: API 598 또는 API 6D
- 플랜지 규격: ASME B16.5; ASME B16.47 A, MSS SP–44; ASME B16.47 B, API 605
- BW 용접단 규격: ASME B16.25
- 면간 거리 (끝~끝): ASME B16.10
- 압력-온도 등급: ASME B16.34
- 두께 기준: API 600 및 BS 1868
부품 및 재질 목록
| 부품 번호 | 부품명 | WCB/Trim 1 | WCB/Trim 5 | WCB/Trim 8 | CF8/304 | CF8M/316 |
|---|---|---|---|---|---|---|
| 1 | 바디 | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
| 2 | 시트 링 | A105+13Cr | A105+STL | A105+STL | ASTM A351 CF8 | ASTM A351 CF8M |
| 3 | 디스크 | ASTM A216 WCB+13Cr | ASTM A216 WCB+STL | ASTM A216 WCB+13Cr | ASTM A351 CF8 | ASTM A351 CF8M |
| 4 | 암(Arm) | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
| 5 | 너트 | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H | ASTM A194 8 | ASTM A194 8M |
| 6 | 암 핀 | ASTM A182 F6a | ASTM A182 F6a | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F316 |
| 7 | 요크 | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
| 8 | 보넷 너트 | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H | ASTM A194 8 | ASTM A194 8M |
| 9 | 보넷 볼트 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8M |
| 10 | 볼트 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8M |
| 11 | 개스킷 | 304+흑연 | 304+흑연 | 304+흑연 | 304+흑연 | 316+흑연 |
| 12 | 보넷 | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
| 13 | 아이 볼트 | ASTM A181 | ASTM A181 | ASTM A181 | ASTM A181 | ASTM A181 |
참고: 위 표는 일반적인 스틸 체크 밸브 부품의 재질 구성을 나타낸 것입니다. 실제 작동 조건이나 고객 요청에 따라 다른 재질 구성도 제공 가능합니다.

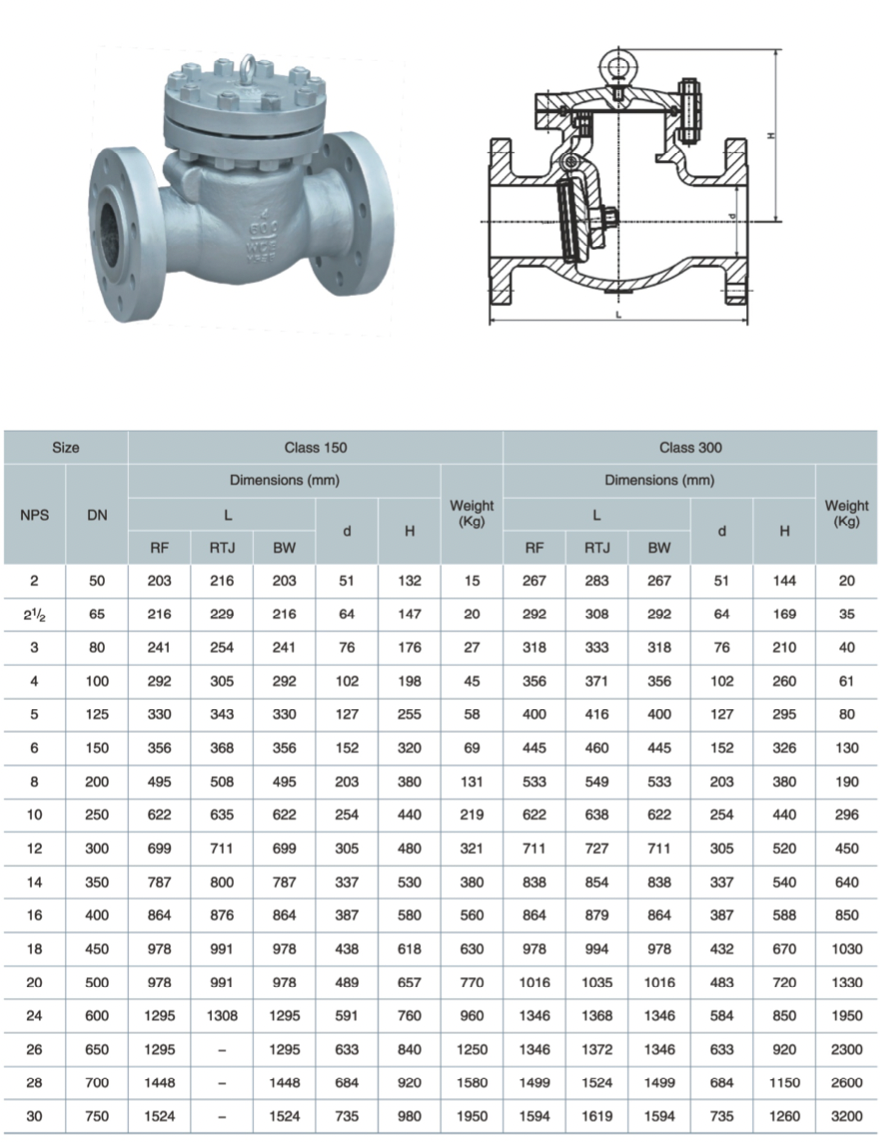

치수표 / Dimensions
-
Class 150 & Class 300 주강 스윙 체크 밸브
