SBF-C1

Direct Acting Type Pressure Reducing Valv

고압의 공기, 가스, 액체라인에 사용되고 있습니다.

밸브종류

감압밸브

인증

-

제작규격

15~50A

접속타입

Flange Type

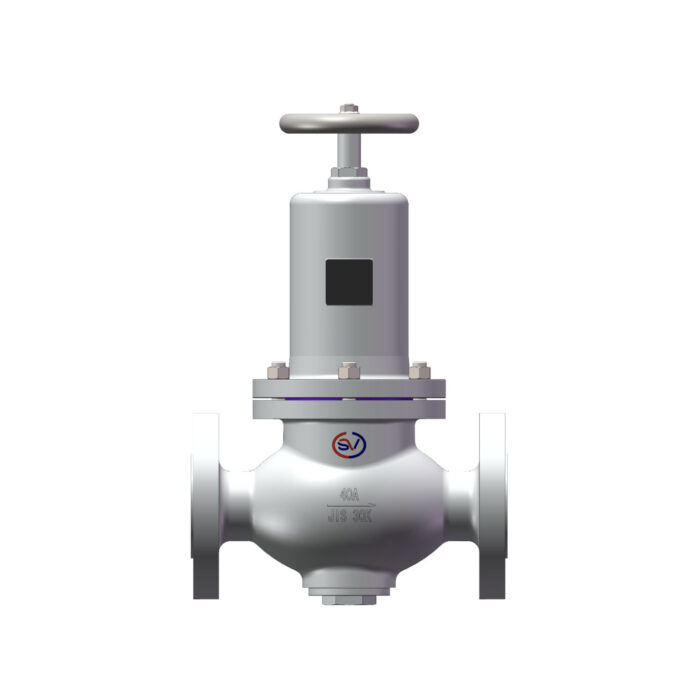

정면도

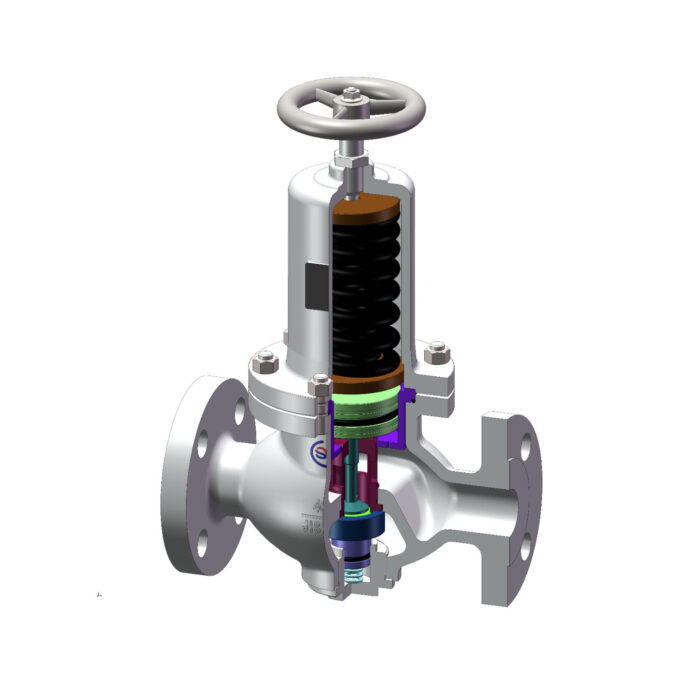

단면도

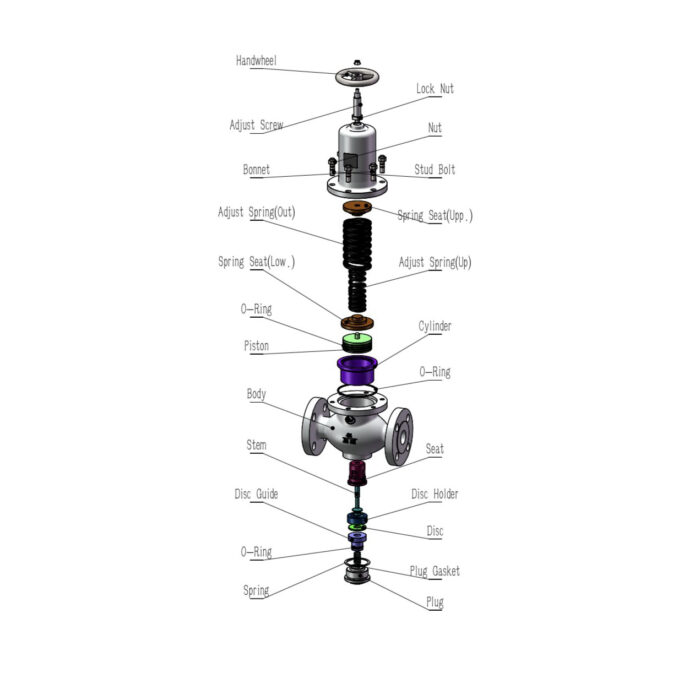

분해도

영상 / Video

특징 / Feature

직동식 구조의 압력 제어 밸브로, 중,소용량의 공정 유체 시스템에서 안정적인 2차 압력 제어를 제공합니다.
파일럿 없이 작동하는 간단한 구조로 설계되어 설치가 용이하고, 유지보수가 간편합니다.
압력 평형식 디스크 구조를 채용하여 미세한 제어가 가능하며, 비교적 좁은 공간에도 설치할 수 있어 트레이서 라인, 공정 장비 보호 등 다양한 산업 현장에서 활용됩니다.
신뢰성 있는 성능, 경제적인 운용, 그리고 뛰어난 내구성으로 많은 플랜트에서 채택되고 있는 제품입니다.

사양 / Specification

모델

SBF-C1

형식

직동식(다이어프램)

적용 유체

기체 액체

적용 온도

-20~80℃

적용압력

1차측 - 3.0 (30.0)이하
2차측 - 0.05~0.5, 0.5~1.5 (0.5~5.0, 5.0~15.0)

접속방법

JIS B 2220 10K, 20K, 30K RF Flanged

최대 감압비

10:1

최소차압 MPa (kgf/㎠)

0.05 (0.5)

재질 / Material

몸통

Cast Steel

주요부

Stainless Steel, Synthetic Rubber

덮개

-

스프링

-
